Mazda CX-9: Ampoules

Prudence

Ne pas remplacer les ampoules à décharge en xénon soi-même:

Le fait de remplacer des ampoules à décharge en xénon soi-même est dangereux. Etant donné que les ampoules à décharge en xénon requièrent une tension élevée, on risque de subir une décharge électrique si les ampoules ne sont pas manipulées correctement. Lorsque le remplacement des ampoules est requis, s'adresser à un concessionnaire agréé mazda.

Ne jamais toucher le verre d'une ampoule halogène avec les mains nues et toujours porter des lunettes de sûreté lors de la manipulation ou lorsque l'on travaille près d'ampoules:

Si une ampoule halogène se casse, cela est dangereux. Ces ampoules contiennent du gaz sous pression. Si une ampoule se casse, elle explosera et les éclats de verre peuvent causer de graves blessures.

Si le verre de l'ampoule est touché avec les mains nues, l'huile naturelle du corps peut faire que l'ampoule surchauffe et explose lorsqu'elle est allumée.

Toujours garder les ampoules halogènes hors de la portée des enfants:

Le fait de jouer avec une ampoule halogène est dangereux. Si l'ampoule tombe ou si elle se casse, cela peut causer de graves blessures.

Attention

Lors du retrait de l'unité de lentilles ou de lampes avec un tournevis plat, s'assurer que le tournevis n'entre pas en contact avec le terminal intérieur.

Un contact entre le tournevis plat et le terminal pourrait provoquer un court-circuit.

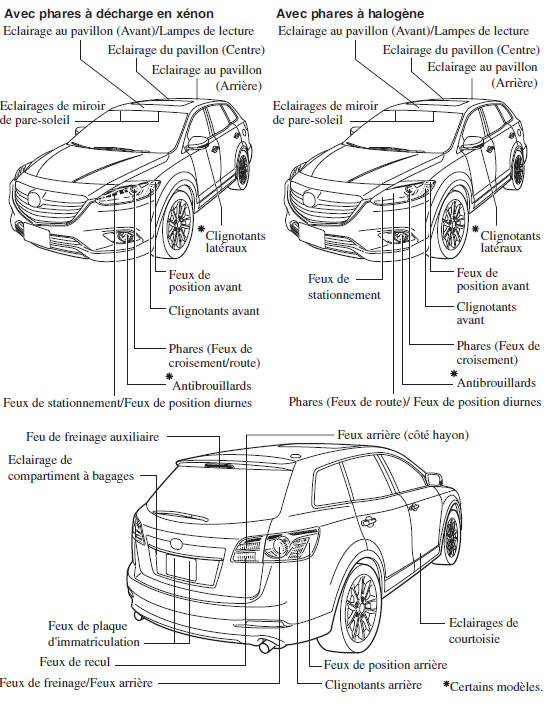

Remplacement des ampoules d'éclairages extérieurs

Phares (avec phares à décharge en xénon)

Ampoules des feux de croisement/route

Il n'est pas possible de remplacer les ampoules des feux de croisement/route soi-même. Les ampoules doivent être remplacées par un concessionnaire agréé mazda.

Phares (avec phares à halogène)

Ampoules de feux de route/feux de position diurnes

1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
2. Ouvrir le capot.
3. Tourner le couvercle dans le sens contraire des aiguilles d'une montre et le retirer.

4. Débrancher le connecteur électrique de l'ampoule en tirant la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.

5. Tourner l'ensemble douille et ampoule et le retirer. Retirer prudemment l'ampoule de la douille du réflecteur en la tirant doucement en un mouvement rectiligne.

6. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Remarque

• Pour remplacer l'ampoule, s'adresser à un concessionnaire agréé mazda
• Si l'on touche l'ampoule halogène par mégarde, il faut la nettoyer en la frottant avec de l'alcool avant de l'utiliser.
• Utiliser le protecteur et l'emballage de la nouvelle ampoule pour mettre au rebut, hors de portée des enfants, l'ancienne ampoule.

Ampoules de feux de croisement

1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
2. Ouvrir le capot.
3. (Côté droite) retirer les boulons de fixation et le réservoir du liquide de refroidissement avant de remplacer l'ampoule d'éclairage.

4. Tourner le couvercle dans le sens contraire des aiguilles d'une montre et le retirer.

5. Débrancher le connecteur électrique de l'ampoule en tirant la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.

6. Tourner l'ensemble douille et ampoule et le retirer. Retirer prudemment l'ampoule de la douille du réflecteur en la tirant doucement en un mouvement rectiligne.

7. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
8. Installer le réservoir de liquide de refroidissement. Si l'on n'est pas certain du serrage des boulons de roue, les faire vérifier par un concessionnaire agréé mazda.

Remarque

• Pour remplacer l'ampoule, s'adresser à un concessionnaire agréé mazda
• Si l'on touche l'ampoule halogène par mégarde, il faut la nettoyer en la frottant avec de l'alcool avant de l'utiliser.
• Utiliser le protecteur et l'emballage de la nouvelle ampoule pour mettre au rebut, hors de portée des enfants, l'ancienne ampoule.

Feux de position diurnes/feux de stationnement (avec phares à décharge en xénon)

L'ampoule led ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.

L'ampoule led doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé mazda.

Feux de stationnement (avec phares à halogène)

1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
2. Ouvrir le capot.
3. Tourner le couvercle dans le sens contraire des aiguilles d'une montre et le retirer.

4. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
5. Retirer l'ampoule en la poussant légèrement vers l'intérieur, puis en la tournant dans le sens contraire des aiguilles d'une montre.

6. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Feux de position avant, clignotants avant

1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
2. Ouvrir le capot.
3. (Côté droite) retirer les boulons de fixation et le réservoir du liquide de refroidissement avant de remplacer l'ampoule d'éclairage.

4. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
5. Retirer l'ampoule en la poussant légèrement vers l'intérieur, puis en la tournant dans le sens contraire des aiguilles d'une montre.

Feux de position avant

Clignotants avant

6. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
7. Installer le réservoir de liquide de refroidissement. Si l'on n'est pas certain du serrage des boulons de roue, les faire vérifier par un concessionnaire agréé mazda.

Antibrouillards

1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
2. Tourner les vis dans le sens contraire des aiguilles d'une montre et les retirer.
3. Tourner les vis et la section centrale des pièces de retenue en plastique dans le sens inverse des aiguilles d'une montre et les retirer, puis retirer partiellement le garde-boue.

4. Débrancher le connecteur électrique de l'ampoule en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur vers le bas.

5. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer. Retirer prudemment l'ampoule de la douille du réflecteur en la tirant doucement en un mouvement rectiligne.

6. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Remarque

• Pour remplacer l'ampoule, s'adresser à un concessionnaire agréé mazda
• Si l'on touche l'ampoule halogène par mégarde, il faut la nettoyer en la frottant avec de l'alcool avant de l'utiliser.
• Utiliser le protecteur et l'emballage de la nouvelle ampoule pour mettre au rebut, hors de portée des enfants, l'ancienne ampoule.

Clignotants latérauxí, feu de freinage auxiliaire

L'ampoule led ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.

L'ampoule led doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé mazda.

Feux de freinage/feux arrière, clignotants arrière, feu de position arrière

1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
2. Tourner les boulons dans le sens contraire des aiguilles d'une montre et les retirer.

3. Tirer l'unité vers l'arrière pour l'enlever.

4. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

Feux de freinage/feux arrière

Clignotants arrière

Feu de position arrière

5. Débrancher l'ampoule de la douille.
6. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Feux arrière (côté hayon), feux de recul

1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
2. Retirer le couvercle.

3. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.

Feux arrière (côté hayon)

Feux de recul

5. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Remarque

Pour remplacer l'ampoule, s'adresser à un concessionnaire agréé mazda.

Feux de plaque d'immatriculation

1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.
2. Enrober d'un chiffon doux un tournevis à tête plate pour éviter d'endommager la lentille, puis retirer la lentille en la soulevant doucement par le bord en faisant levier avec le tournevis à tête plate.
3. Débrancher l'ampoule en la tirant.

4. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Remplacement des ampoules d'éclairages intérieurs

Eclairage au pavillon (avant)/lampes de lecture, éclairage de pavillon (central, arrière), éclairage de compartiment à bagages, éclairages de courtoisie, éclairages du miroir de paresoleil

1. Enrober d'un chiffon doux un petit tournevis à tête plate pour éviter d'endommager la lentille, puis retirer la lentille en la soulevant doucement par le bord en faisant levier avec le tournevis à tête plate.
2. Débrancher l'ampoule en la tirant.

Eclairage au pavillon (avant)/lampes de lecture

Eclairage au pavillon (central, arrière)

Eclairage de compartiment à bagages

Eclairages de courtoisie

Eclairages de miroir de pare-soleil

3. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
